Chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: Consensic
Số mô hình: CPS137
Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu: Hãy liên hệ với chúng tôi để biết thêm chi tiết
Giá bán: Offline contact or face-to-face discussion can be negotiated
chi tiết đóng gói: 3,3x3,3x2,85mmSMD
Thời gian giao hàng: 3-7 ngày làm việc
Điều khoản thanh toán: L/C/Ade/Pellet/Texi Union, MoneyGram, Alipay và các khoản thanh toán giữa doanh nghiệp với doanh ngh
Khả năng cung cấp: 999
danh mục sản phẩm: |
Cảm biến áp suất đầu ra kỹ thuật số |
quá áp lực: |
2X FSkPa (bar) |
Độ chính xác áp suất: |
±0,2kPa (±2,0mbar) ở -20°C đến +60°C, ±0,15kPa ở 25°C |
Gói LGA: |
4 chì |
kết nối áp lực: |
1/4 |
đóng gói: |
LGA8 |
danh mục sản phẩm: |
Cảm biến áp suất đầu ra kỹ thuật số |
quá áp lực: |
2X FSkPa (bar) |
Độ chính xác áp suất: |
±0,2kPa (±2,0mbar) ở -20°C đến +60°C, ±0,15kPa ở 25°C |
Gói LGA: |
4 chì |
kết nối áp lực: |
1/4 |
đóng gói: |
LGA8 |

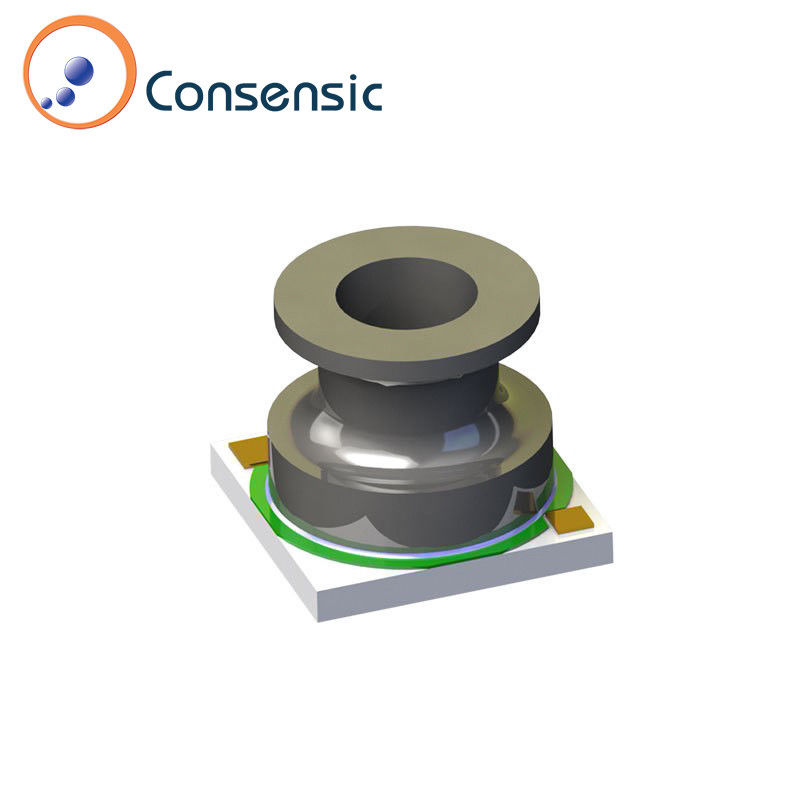

Bộ cảm biến áp suất đầu ra kỹ thuật số CPS137 Phạm vi nhiệt độ hoạt động: -40 ° C đến +85 ° Bộ cảm biến áp suất và nhiệt độ được hiệu chỉnh tại nhà máy
Giải pháp CPS137SIP (System-in-a-Package) bao gồm một cảm biến áp suất kiểu cầu kháng và một ADC 24 bit để đo áp suất độ phân giải cao và chính xác.Các áp suất hoàn toàn hiệu chuẩn và nhiệt độ bù đầu ra kỹ thuật số làm cho giải pháp CPS137 đơn giản để sử dụngCPS137 bao gồm một logic hiệu chuẩn nội bộ cung cấp các phép đo áp suất và nhiệt độ chính xác cho ứng dụng thông qua giao diện I2C.Không cần phải tải xuống riêng biệt hệ số hiệu chuẩn nội bộ và có máy vi điều khiển chủ thực hiện tính toán bù phức tạp.
Bảng2: Tôi...2C COMMANDS
| TYPE | Mô tả |
| Nhận dữ liệu (GD) | Nhập dữ liệu đo cảm biến từ các đăng ký CPS137 bên trong*. |
| Yêu cầu đo lường (MR) | Thức dậy CPS137, thực hiện một phép đo cảm biến, lưu trữ dữ liệu đo cảm biến trong các đăng ký nội bộ và trở lại ngủ |
| Parameter | Biểu tượng | Điều kiện | Khoảng phút | Loại | Tối đa | Đơn vị |
|---|---|---|---|---|---|---|
| Dòng cung cấp | ||||||
| - Trung bình. | Iavg | VDD = 3V, một chuyển đổi/giây | 3.95 | μA | ||
| - Trong quá trình Chuyển đổi | Cc | VDD = 3V, cảm biến hoạt động | 1.5 | mA | ||
| - Đứng sẵn sàng. | Có. | VDD = 3V, cảm biến ở chế độ chờ | 0.2 | μA | ||
| Chuyển đổi analog sang số | ||||||
| - Quyết định. | rADC | 24 | Một chút. | |||
| Giao diện I2C | ||||||
| - Tần số đồng hồ | FC,I2C | 400 | kHz |
| Parameter | Biểu tượng | Điều kiện | Khoảng phút | Loại | Tối đa | Đơn vị |
|---|---|---|---|---|---|---|
| Cảm biến áp suất | ||||||
| - Phạm vi. | 30 | 130 | kPa | |||
| (300) | (1300) | mbar | ||||
| - Quyết định. | 0.001 | kPa | ||||
| (0.01) | mbar | |||||
| - Chọn chính xác | 70 đến 115kPa @ 25°C | - 0.15 | ± 0.10 | +0.15 | kPa | |
| (-1.5) | (±1.0) | (+1,5) | mbar | |||
| 70 đến 115kPa (0°C đến 50°C) | - 0.2 | ± 0.15 | +0.2 | kPa | ||
| (-2.0) | (±1,5) | (+2,0) | mbar | |||
| - Lò đúc | - 0.1 | +0.2 | kPa | |||
| Cảm biến nhiệt độ | ||||||
| - Phạm vi. | -40 | 85 | °C | |||
| - Quyết định. | 0.003 | °C | ||||
| - Chọn chính xác | -40°C đến 85°C | -1 | ± 0.75 | + 1 | °C | |
| Hoạt động | ||||||
| - Điện áp cho GND | VSUPPLY | 2 | 3.0 | 5.5 | V | |
| - Nhiệt độ hoạt động | -40 | 85 | °C | |||
| - I2C Pull-Up resistors | RPU | 1 | 2.2 | kΩ |
| Parameter | Biểu tượng | Điều kiện | Khoảng phút | Loại | Tối đa | Đơn vị |
|---|---|---|---|---|---|---|
| Áp lực quá mức | 2X Full Scale | kPa | ||||
| Điện áp cung cấp (so với GND) | VDD | - 0.3 | 6.5 | V | ||
| Điện áp tại các chân I/O analog và kỹ thuật số | VA_IO, VD_IO | - 0.3 | VDD +0.3 | V | ||
| Nhiệt độ lưu trữ | TSTOR | -60 | 150 | °C |
