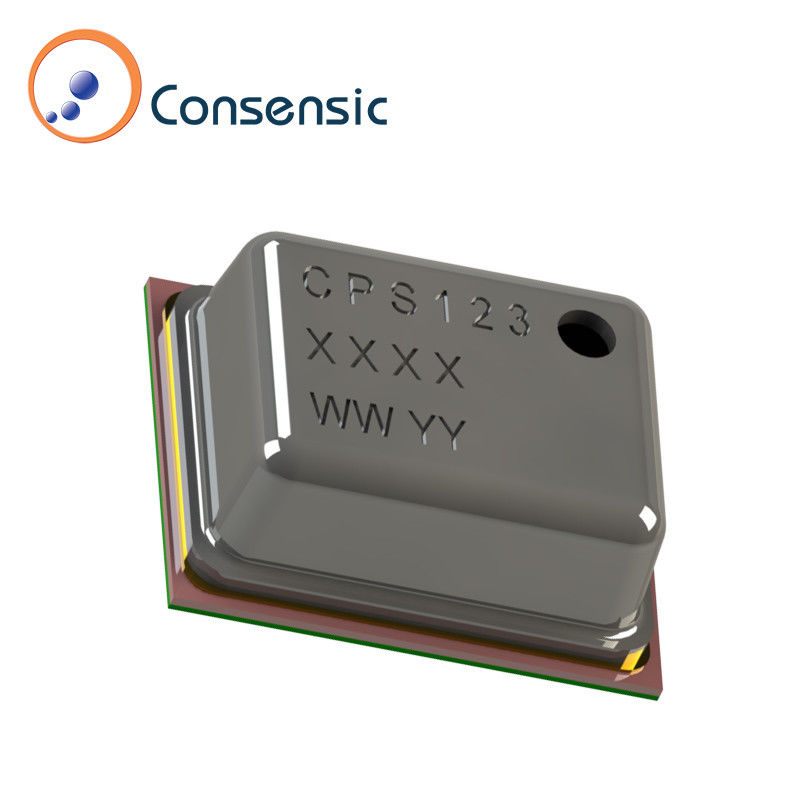

CPS123 LGA Pressure Transducer Digital Output 30 đến 130 KPa

Bộ cảm biến áp suất đầu ra kỹ thuật số CPS123 Phạm vi nhiệt độ làm việc - 40 ° C đến + 85 ° C Độ chính xác áp suất < ± 0,2kPa (< ± 2,0mbar) @ 25°C

Dưới đây là một mô tả khác biệt và ngắn gọn hơn về các tính năng và thông số kỹ thuật chính của CPS123:

Các thông số điện:

• Dòng điện cấp trung bình (Iavg): 3,95 μA (với VDD = 3V)
• Dòng điện cung cấp trong quá trình chuyển đổi (Isc): 1,5 mA (với VDD = 3V)
• Điện điện dự phòng (Iss): 0,2 μA (với VDD = 3V)
• Chuyển đổi analog sang kỹ thuật số (ADC): độ phân giải 24 bit
• Tần số đồng hồ I2C (FC,I2C): 400 kHz

Điều kiện vận hành:

Cảm biến áp suất:

• Phạm vi: 30 đến 130 kPa (300 đến 1300 mbar)
• Nghị quyết: 0,001 kPa (0,01 mbar)
• Độ chính xác:
  • 70 đến 115 kPa @ 0°C đến 50°C: ±0,25 kPa (±2,5 mbar)
  • 70 đến 115 kPa @ 25°C: ±0,2 kPa (±2,0 mbar)

Cảm biến nhiệt độ:

• Phạm vi: -40°C đến +85°C
• Nghị quyết: 0,003°C
• Độ chính xác: ±0,75°C từ -40°C đến +85°C

Hoạt động:

• Điện áp cung cấp: 2.0V đến 5.5V (cải chỉnh tại nhà máy ở 3.0V ± 10% cho độ chính xác)
• Phạm vi nhiệt độ hoạt động: -40°C đến +85°C
• Phòng chống kéo I2C: 1 đến 2,2 kΩ

Đánh giá tuyệt đối:

• Áp lực quá mức: Tối đa 2 lần Full Scale (FS)
• Điện áp cung cấp: -0,3V đến 6,5V (so với GND)
• Điện áp pin I/O analog/điện tử: -0,3V đến VDD + 0,3V
• Nhiệt độ lưu trữ: -60°C đến +150°C

Tổng quan:

CácCPS123is an advancedHệ thống trong một gói (SIP)giải pháp tích hợp mộtcảm biến áp suất cầu khángvà aADC 24 bitNó cung cấpđo áp suất độ phân giải cao và chính xácvới độ chuẩn đầy đủ,Các đầu ra kỹ thuật số được bù áp suất và nhiệt độĐiều này loại bỏ nhu cầu tính toán bù đắp phức tạp bởi bộ điều khiển vi mô chủ, làm cho nó hiệu quả cao cho nhiều ứng dụng khác nhau.
