Chi tiết sản phẩm
Nguồn gốc: Wuxi
Hàng hiệu: Consensic

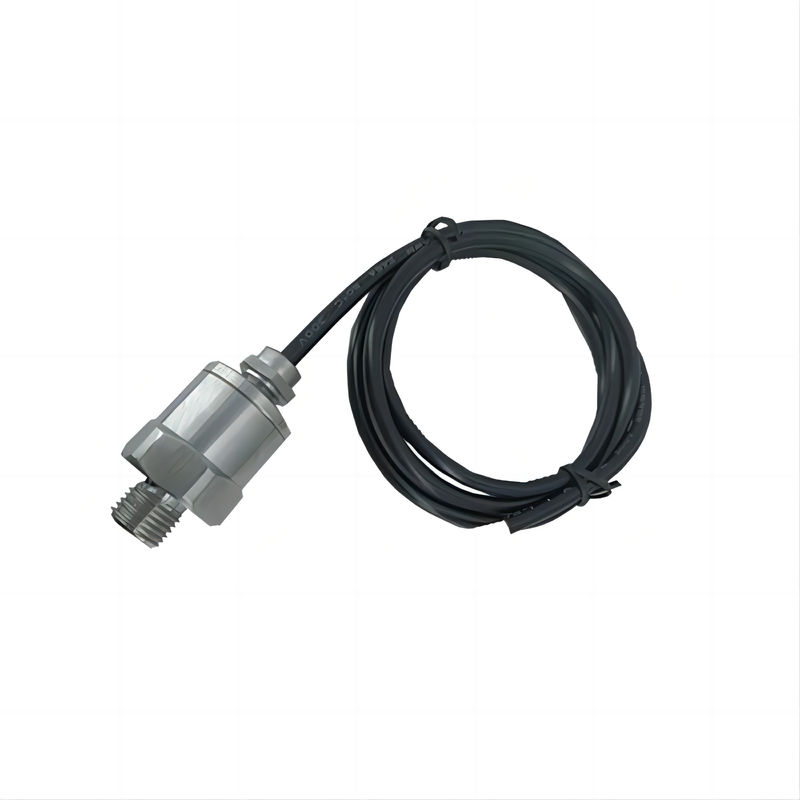

Số mô hình: CTS110
Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu: Hãy liên hệ với chúng tôi để biết thêm chi tiết
Giá bán: Offline contact or face-to-face discussion can be negotiated
Thời gian giao hàng: 3-7 ngày làm việc
Điều khoản thanh toán: L/C/Ade/Pellet/Texi Union, MoneyGram, Alipay và các khoản thanh toán giữa doanh nghiệp với doanh ngh
Khả năng cung cấp: 999
áp suất quá tải: |
2 Nhập học đầy đủ |
Ảnh hưởng của sự thay đổi nhiệt độ môi trường: |
0,03% / oC, một giá trị điển hình |
Sự ổn định: |
<0,5%FS / năm |
Sản lượng: |
Dòng điện đầu ra 4 ~ 20 m ADC hai dòng; điện áp đầu ra 0,5-4,5V |
điện áp cung cấp điện: |
10 to 36 VDC; 10 đến 36 VDC; 12 to 36 VDC or 5VDC at voltage output 12 đến 3 |
Tài liệu chính: |
304, bằng thép không gỉ |
áp suất quá tải: |
2 Nhập học đầy đủ |
Ảnh hưởng của sự thay đổi nhiệt độ môi trường: |
0,03% / oC, một giá trị điển hình |
Sự ổn định: |
<0,5%FS / năm |
Sản lượng: |
Dòng điện đầu ra 4 ~ 20 m ADC hai dòng; điện áp đầu ra 0,5-4,5V |
điện áp cung cấp điện: |
10 to 36 VDC; 10 đến 36 VDC; 12 to 36 VDC or 5VDC at voltage output 12 đến 3 |
Tài liệu chính: |
304, bằng thép không gỉ |
Ví dụ về chức năng chuyển tuyến tính: 1. phạm vi 0 ~ 1.6Mpa (áp suất bảng), 4 ~ 20 mA hiện tại đầu ra chức năng tuyến tính như sau:Aout = ((400+P)/100
Biểu đồ tuyến tính của áp suất đầu vào và dòng điện đầu ra là như sau: hàm chuyển tuyến tính.
Ví dụ về chức năng chuyển tuyến tính: 1. phạm vi 0 ~ 1.6Mpa (áp suất bảng), 4 ~ 20 mA hiện tại đầu ra chức năng tuyến tính như sau:Aout = ((400+P)/100
Biểu đồ tuyến tính của áp suất đầu vào và dòng điện đầu ra là như sau:
2. Phạm vi 0 ~ 1.6Mpa (áp suất mét), hàm tuyến tính của điện áp đầu ra 0,5V ~ 4,5V là như sau:Vout = ((200+P) / 400
Biểu đồ tuyến tính của áp suất đầu vào và điện áp đầu ra là như sau:
| hình thức đầu ra | Với cáp bảo vệ / cáp GX 12 | Kết nối điện |
|
Điện năng đầu ra, với hệ thống đường thứ hai 4 ~ 20mA |
Pin 1 (đường đỏ) - Điện tích cực Vs + Pin 2 (đường đen) - Điện tích cực Vs- |
|
|
Điện áp đầu ra, ba dây |
Pin 1 (đường đỏ) - - Điện tích cực Vs + Pin 2 (dòng đen) - Power Negative / Common GND Pin 3 (dòng màu vàng) - - Điện áp đầu ra đầu cuối Vout |
