Dễ dàng I2c Truyền thông Điện tử đầu ra cảm biến áp suất nhạy cảm cao

Nếu bạn có thêm câu hỏi hoặc cần thêm thông tin về cách tích hợp CPS121 vào các dự án của bạn, hãy tự do hỏi!

Điện Các thông số

Tổng quan

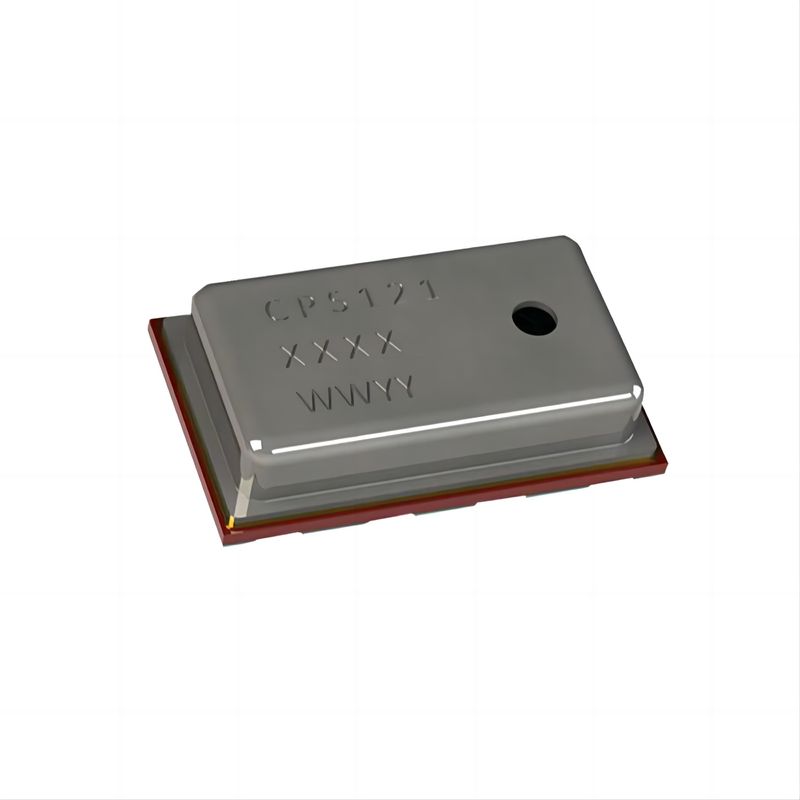

Giải pháp hệ thống trong một gói (SIP) CPS121 bao gồm một cảm biến áp suất cầu kháng và một ADC 24 bit, cung cấp độ phân giải cao và đo áp suất chính xác.Kết quả đầu ra kỹ thuật số được hiệu chuẩn đầy đủ và bù nhiệt độ đơn giản hóa việc tích hợp, làm cho nó dễ sử dụng. Logic hiệu chuẩn nội bộ của cảm biến loại bỏ nhu cầu các hệ số hiệu chuẩn bên ngoài và tính toán bù đắp bởi bộ vi điều khiển chủ.

Các đặc điểm chính

• Cân bằng nhà máy: Cung cấp đo áp suất và nhiệt độ chính xác trực tiếp.
• Điện tử: Dữ liệu áp suất và nhiệt độ có sẵn thông qua giao diện I2C.
• Tiêu thụ năng lượng thấp: Thích hợp cho các ứng dụng chạy bằng pin.
• Không cần đồng hồ bên ngoài: Đơn giản hóa thiết kế hệ thống.
• Kháng chất truyền thông cao: Sức mạnh chống lại các phương tiện cảm biến khác nhau.

Đặc điểm điện

• Điện áp cung cấp: 2V đến 5,5V (thường là 3V)
• Năng lượng điện trung bình: < 5 μA mỗi phép đo
• Tiêu thụ hiện tại trong trạng thái ngủ: < 200 nA ở 25°C
• Phạm vi nhiệt độ hoạt động: -40°C đến +85°C

Đặc điểm đo

• Áp lực Độ chính xác tuyệt đối: ± 0,1 kPa (± 1,0 mbar) từ 0 °C đến 50 °C, 95 kPa đến 105 kPa
• Độ chính xác tương đối áp suất: ±0,01 kPa (< 1 mét)
• Độ chính xác nhiệt độ: ±1,0°C

Giao diện

• Giao diện I2C: Hỗ trợ tốc độ dữ liệu lên đến 400 kHz

Đặc điểm vật lý

• Hình thức yếu tố: Kích thước nhỏ gọn 3 x 5 x 1,2 mm (w x l x h)
• Gói: gói LGA với 8 dây dẫn
• Cổng cảm biến: cảm biến phía trên

Ứng dụng

1. Điện thoại thông minh: Cải thiện khả năng cảm nhận môi trường.
2. Thiết bị đeo: Thích hợp cho các thiết bị theo dõi sức khỏe và thể dục.
3. Máy đo độ cao: Cung cấp các phép đo độ cao chính xác.
4. Máy đo nhiệt độ di động và cố định: đo áp suất khí quyển chính xác.
5. Trạm thời tiết: Cần thiết cho việc thu thập dữ liệu khí tượng.
6. Ứng dụng GPS: Cải thiện độ chính xác vị trí với dữ liệu độ cao.
7. Đạp đĩa cứng (HDD): Kiểm tra áp suất bên trong để đảm bảo hoạt động tối ưu.
8. Thiết bị công nghiệp: Thích hợp cho việc theo dõi và kiểm soát áp suất.
9. Hệ thống điều khiển không khí: Một phần không thể thiếu của các hệ thống quản lý luồng và áp suất không khí.
10. Hệ thống chân không: Kiểm soát và điều khiển áp suất trong môi trường chân không.

Lợi ích

• Tiêu thụ năng lượng thấp: Lý tưởng cho các thiết bị chạy bằng pin.
• Tốt cho các ứng dụng pin: kéo dài tuổi thọ pin do tiêu thụ năng lượng thấp.
• Không cần đồng hồ bên ngoài: Đơn giản hóa quá trình hội nhập.
• Chống cao cho các phương tiện cảm biếnĐảm bảo độ bền trong môi trường đa dạng.
