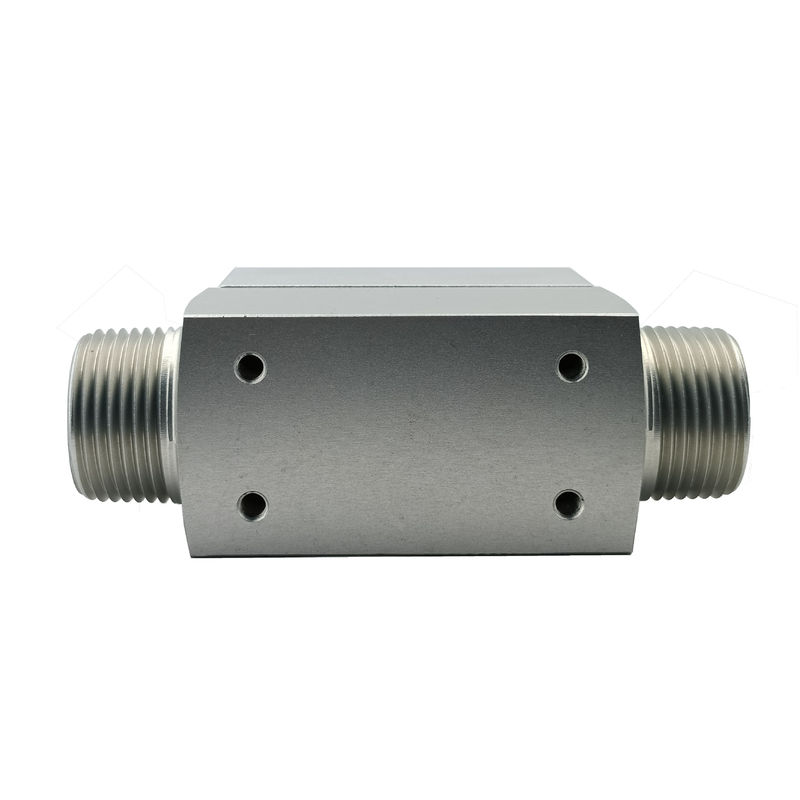

CMF9019 Chiều kính danh nghĩa 19mm Giao diện đo chuẩn hóa

Các thông số kỹ thuật chính và các thuộc tính độc đáo

1Phạm vi đo lưu lượng và khả năng tùy chỉnh

• Chiều kính danh nghĩa: 19 mm, cung cấp một giao diện đo tiêu chuẩn.
• Thông số kỹ thuật lưu lượng tối đa: Tỷ lệ lưu lượng có thể tùy chỉnh lên đến 1000 SLPM với các lựa chọn ở 100, 200, 300, 500, 600, 800 và 1000 SLPM. Điều này cho phép phù hợp chính xác với nhu cầu ứng dụng cụ thể.

2Nguồn cung cấp điện và đặc điểm điện

• Phạm vi điện áp: Hoạt động trên 7-24VDC, hút 50mA, thích nghi với các nguồn điện khác nhau và đảm bảo hiệu quả năng lượng.
• Độ chính xác: Duy trì độ chính xác cao với ± 1,5% Full Scale (FS), rất quan trọng cho phép đo dòng chảy chính xác.
• Lặp lại: Đảm bảo độ tin cậy với biến đổi 0,25%, hỗ trợ hiệu suất nhất quán.

3. Thời gian phản ứng và áp lực xử lý

• Thời gian phản ứng: mặc định là 67 ms, có thể tùy chỉnh để đáp ứng các yêu cầu hoạt động cụ thể cho thời gian phản hồi nhanh hơn hoặc chậm hơn.
• Áp suất tối đa: Đánh giá ở 0,5 MPa, với các tùy chỉnh tùy chỉnh lên đến 0,8 MPa, phục vụ các điều kiện áp suất khác nhau trong các ứng dụng khác nhau.

4- Thông tin liên lạc và tính linh hoạt sản xuất

• Phương thức truyền thông: Sử dụng RS485 (MODBUS) để truyền thông dữ liệu mạnh mẽ và đáng tin cậy, tương thích với nhiều hệ thống công nghiệp.
• Phương pháp sản xuất: Cung cấp đầu ra tương tự 1-5 VDC và 4-20mA, đảm bảo tính linh hoạt trong tích hợp với các hệ thống điều khiển khác nhau.

5Các đặc điểm kỹ thuật về môi trường và vật lý

• Phạm vi nhiệt độ: Hoạt động ở nhiệt độ trung bình (-10 °C đến 65 °C) và nhiệt độ xung quanh (-25 °C đến 85 °C), làm cho nó phù hợp với nhiều điều kiện môi trường.
• Độ ẩm: Hoạt động trong môi trường có RH dưới 100%, đảm bảo độ tin cậy mà không có băng hoặc ngưng tụ.
• Trọng lượng: 0,395 kg, cân bằng độ bền với sự dễ dàng lắp đặt.
• Kích thước chạy bộ: R3 / 4 ′′ sợi, có thể tùy chỉnh để phù hợp với các yêu cầu lắp đặt khác nhau.

6. Hiển thị và hiệu chuẩn

• Chế độ hiển thị: Cung cấp các phép đọc dòng chảy ngay lập tức trong SLPM và dòng chảy tích lũy trong SL, đảm bảo dữ liệu dòng chảy rõ ràng và ngay lập tức.
• Điều kiện hiệu chuẩn: Được hiệu chỉnh bằng không khí ở nhiệt độ 20 °C và 101,325 kPa, đảm bảo độ chính xác trong điều kiện tiêu chuẩn và có thể điều chỉnh cho các hiệu chỉnh cụ thể.

Tóm tắt các điểm khác biệt chính

1. Phương pháp đo lưu lượng đa năng: Phạm vi dòng chảy có thể tùy chỉnh lên đến 1000 SLPM với đường kính danh nghĩa 19 mm.
2. Độ chính xác và độ tin cậy cao: Độ chính xác FS ± 1,5% và khả năng lặp lại 0,25% đảm bảo phép đo chính xác và nhất quán.
3. Khả năng thích nghi: Thời gian phản ứng có thể tùy chỉnh và khả năng xử lý áp suất lên đến 0,8 MPa.
4. Giao tiếp vững chắc: Giao thức RS485 (MODBUS) để truyền dữ liệu đáng tin cậy và tiêu chuẩn.
5. Các tùy chọn sản xuất linh hoạt: Hỗ trợ cả đầu ra tương tự 1-5 VDC và 4-20mA để tích hợp với các hệ thống điều khiển khác nhau.
6. Khả năng phục hồi môi trường: Hoạt động trên phạm vi nhiệt độ và độ ẩm rộng, phù hợp với nhiều điều kiện khác nhau.
7. Hiển thị thân thiện với người dùng: Cung cấp các phép đọc dòng chảy tức thời và tích lũy rõ ràng để dễ dàng theo dõi.
8. Cài đặt tùy chỉnh: Kích thước sợi R3 / 4, với các tùy chọn tùy chỉnh để phù hợp với nhu cầu lắp đặt cụ thể.

Kết luận

CMF9019 được thiết kế để cung cấp các giải pháp đo lưu lượng chính xác, đáng tin cậy và tùy chỉnh cho các ứng dụng công nghiệp khác nhau.và tính năng linh hoạt làm cho nó trở thành một lựa chọn lý tưởng cho môi trường đòi hỏi theo dõi luồng đáng tin cậy và thích nghi.
