Bộ cảm biến áp suất chống nước 95kPa đến 105kPa Thiết bị y tế

CPS129 Áp suất Độ chính xác tuyệt đối ± 0,1kPa (± 1,0mbar) @ 0°C đến 50°C, 95kPa đến 105kPa

Tổng quan

CPS129 là một giải pháp System-in-a-Package (SIP) có cảm biến áp suất kiểu cầu kháng kết hợp với một ADC 24 bit, cung cấp độ phân giải cao và đo áp suất chính xác.Cảm biến này cung cấp áp suất hoàn toàn hiệu chuẩn và nhiệt độ bù đầu ra kỹ thuật số thông qua một giao diện I2C, loại bỏ nhu cầu tính toán bù đắp phức tạp bởi bộ vi điều khiển chủ.

Ứng dụng

CPS129 phù hợp với nhiều ứng dụng bao gồm:

• Thiết kế chống nước
• Thiết bị y tế
• Điện thoại thông minh
• Thiết bị đeo
• Máy đo độ cao
• Máy đo nhiệt độ di động và cố định
• Trạm thời tiết
• Ứng dụng GPS
• Đạp đĩa cứng (HDD)
• Thiết bị công nghiệp
• Hệ thống điều khiển không khí
• Hệ thống chân không

Lợi ích

• Tiêu thụ năng lượng thấp: Lý tưởng cho các ứng dụng chạy bằng pin, với mức tiêu thụ hiện tại được tối ưu hóa cho hiệu quả năng lượng.
• Không cần đồng hồ bên ngoài: Đơn giản hóa thiết kế hệ thống và giảm số lượng thành phần.
• Chống cao cho các phương tiện cảm biến: Đảm bảo độ bền và độ tin cậy trong nhiều môi trường khác nhau.

Đặc điểm

• Cảm biến áp suất và nhiệt độ được hiệu chỉnh bằng nhà máy: Cung cấp các phép đo chính xác ngay trong hộp.
• Điện áp cung cấp: Hoạt động trong phạm vi rộng từ 2V đến 5,5V, với điện áp hoạt động điển hình là 3V.
• Năng lượng điện trung bình: tiêu thụ ít hơn 5μA mỗi phép đo, tối ưu hóa việc sử dụng năng lượng.
• Tiêu thụ hiện tại trong trạng thái ngủ: Tiêu thụ điện cực thấp dưới 200nA ở 25 °C.
• Phạm vi nhiệt độ hoạt động: Phạm vi nhiệt độ hoạt động rộng từ -40 °C đến +85 °C, phù hợp với môi trường khắc nghiệt.
• Áp lực Độ chính xác tuyệt đối: ± 0,1 kPa (± 1,0mbar) ở 0 °C đến 50 °C, trong khoảng từ 95 kPa đến 105 kPa.
• Độ chính xác tương đối áp suất: ±0,01kPa (<1mbar).
• Độ chính xác nhiệt độ: ± 1,0°C.

Giao diện

• Giao diện I2C: Hỗ trợ giao tiếp lên đến 400kHz, cho phép tích hợp trực tiếp với vi điều khiển và các thiết bị khác.

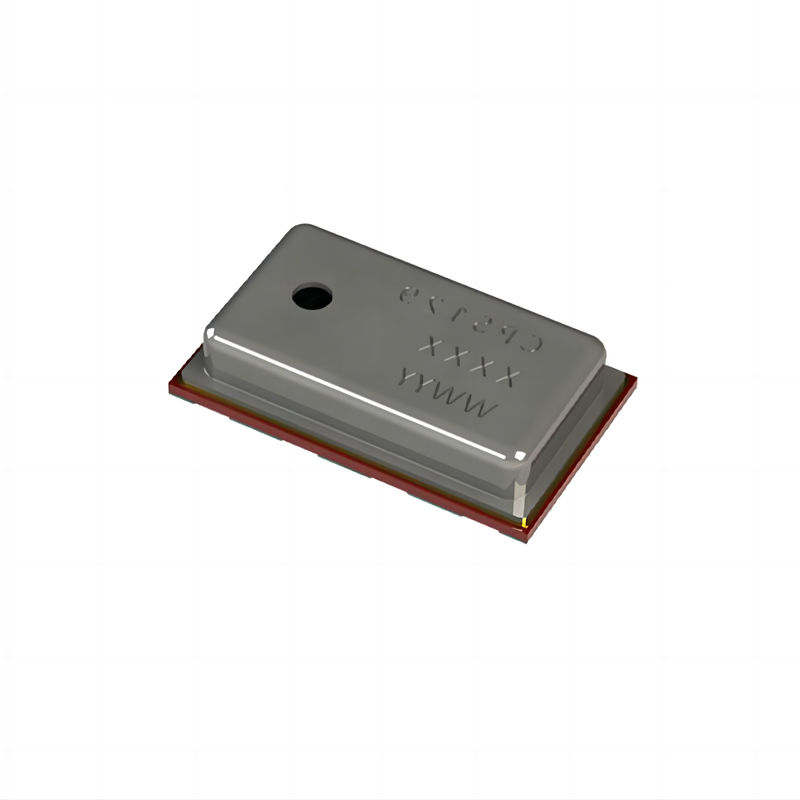

Đặc điểm vật lý

• Các yếu tố hình dạng nhỏ: Kích thước nhỏ gọn 3 x 5 x 1,2mm (chiều x chiều dài x chiều cao), phù hợp với các ứng dụng không gian hạn chế.
• Gói LGA, 8 chì: Bao bì gắn trên bề mặt với 8 dây dẫn, tăng độ tin cậy và dễ lắp ráp.
• Cổng cảm biến phía trên: Điều này tạo điều kiện tiếp xúc trực tiếp với môi trường cảm biến, tối ưu hóa hiệu suất cảm biến trong các môi trường đo khác nhau.
