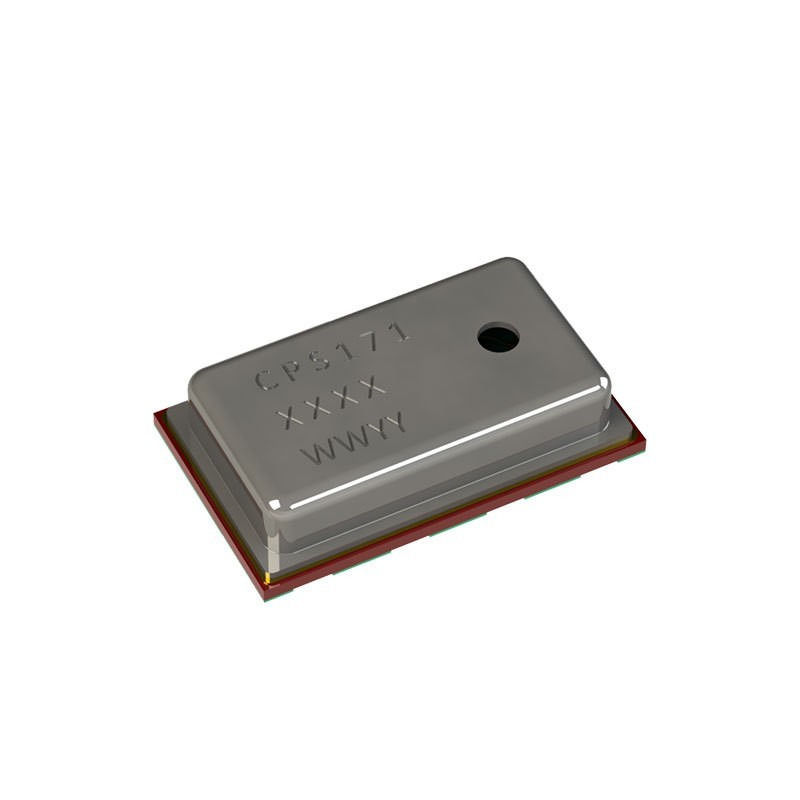

Name: CPS171 10 đến 115kPa Máy cảm biến áp suất đầu ra tương tự 5.0V
Brand: Wuxi Consensic Electronic Technology Co., Ltd.
SKU: CPS171
Availability: InStock

CPS171 10 đến 115kPa Máy cảm biến áp suất đầu ra tương tự 5.0V

Chi tiết sản phẩm

Nguồn gốc: Wuxi

Hàng hiệu: Consensic

Số mô hình: CPS171

Điều khoản thanh toán và vận chuyển

Số lượng đặt hàng tối thiểu: Hãy liên hệ với chúng tôi để biết thêm chi tiết

Giá bán: Consult customer service

Thời gian giao hàng: 3-7 ngày làm việc

Điều khoản thanh toán: L/C, D/A, D/P, T/T, Western Union, MoneyGram/Alipay/doanh nghiệp với doanh nghiệp

Khả năng cung cấp: 1000pcs

Nhận được giá tốt nhất

Tổng quan

CPS171 là một cảm biến áp suất tuyệt đối kháng thể được thiết kế đặc biệt cho các ứng dụng áp suất thấp, chẳng hạn như hệ thống áp suất tuyệt đối đa dạng (MAP).đầu ra tương tự được bù áp suất và bao gồm cảm biến áp suất MEMS kháng kết hợp với ASIC điều kiện để đo áp suất chính xác.

Các đặc điểm và thành phần chính

Cảm biến áp suất MEMS kháng: Hình thức siêu nhỏ cho các ứng dụng nhỏ gọn.
Điều kiện ASIC: Đảm bảo đo áp suất chính xác trong phạm vi hiệu chuẩn của nhà máy.
ADC tích hợp Sigma-Delta: Cung cấp tín hiệu đầu ra tương tự cấp cao tỷ lệ thuận với áp suất áp dụng.
Logic hiệu chuẩn nội bộ: Tăng độ chính xác và độ tin cậy của phép đo.

Đánh giá tuyệt đối

Các thông số này xác định các điều kiện căng thẳng tối đa mà cảm biến có thể chịu được mà không gây tổn thương vĩnh viễn:

Parameter	Biểu tượng	Điều kiện	Khoảng phút	Loại	Tối đa	Đơn vị
Áp lực quá mức	️	️	️	️	1000 (10)	kPa (bar)
Điện áp cung cấp (so với GND)	VDD	️	- 0.3	️	6.0	V
Điện áp tại I / O tương tự - In Pin	VINA	️	- 0.3	️	VDD+0.3	V
Điện áp tại I/O analog - Pin Out	Đánh phiếu	️	- 0.3	️	VDD+0.3	V
Nhiệt độ lưu trữ	TSTOR	️	-50	️	130	°C

Điều kiện vận hành

Định nghĩa các điều kiện điển hình cho hoạt động tiêu chuẩn của cảm biến:

Parameter	Biểu tượng	Điều kiện	Khoảng phút	Loại	Tối đa	Đơn vị
Điện áp cung cấp cho GND1	VS	️	4.75	5.0	5.25	V
Phạm vi nhiệt độ hoạt động	️	️	-40	️	85	°C

Các đặc điểm của phạm vi áp suất (CPS171-JW001)

Mô tả hiệu suất của cảm biến trong phạm vi áp suất hiệu chuẩn của nó:

Parameter	Biểu tượng	Điều kiện	Khoảng phút	Loại	Tối đa	Đơn vị
Phạm vi áp suất 1	️	️	10 (100	️	115 (1150)	kPa (mbar)
Sản lượng toàn diện	VFSO	@VS=5,0V	️	4.7	️	V
Chiều dài toàn diện	VFSS	@VS=5,0V	️	4.5	️	V
Độ chính xác	️	(0 đến 85°C)	️	️	± 1.5	% VFSS
Nhạy cảm	V/P	️	️	45	️	mV/kPa

Các thông số điện

Thông tin chi tiết về tiêu thụ năng lượng và đặc điểm đầu ra điện của cảm biến:

Parameter	Biểu tượng	Điều kiện	Khoảng phút	Loại	Tối đa	Đơn vị
Dòng cung cấp	IDD	Các thiết lập trường hợp tồi tệ nhất: 12 bit, 0ms tắt điện	1200	️	1500	μA
Khả năng đầu ra tương tự	️	CPS171, Analog_P 10 đến 115kPa (100 đến 1150mbar)	0.4	️	4.65	V
Độ phân giải đầu ra tương tự	RES	️	️	12	️	Bits
Lỗi bổ sung tương tự	Eout	Bao gồm Ratiometricity Error, -40 đến 125 °C	0.1	️	0.5	%
Tần số hệ thống cắt giảm	fSYS	Tất cả các thời gian trong thông số kỹ thuật này đều phải tuân theo sự thay đổi này	️	1.85	️	MHz
Thời gian khởi động	tSTA	Khởi động để sẵn sàng dữ liệu, cài đặt nhanh nhất và chậm nhất	️	4.25	173	ms
Tỷ lệ cập nhật (Chế độ bình thường)	TRESP_UP	Cài đặt nhanh nhất và chậm nhất	️	0.70	288	ms
Tiếng ồn từ đỉnh đến đỉnh @ Output	Không	100 phép đo trong 12 bit	️	️	5	LSB

Đầu ra analog:	Điển hình là 10% đến 90% VSUPPLY	Cung cấp hiệu điện thế:	5,0V ± 10%
Yếu tố hình thức nhỏ:	3 x 5 x 1,2mm (rxlxh)	Điện áp cung cấp cho GND1:	MIN4.75 TYP5.0MAX 5.25V

Đầu ra analog:	Điển hình là 10% đến 90% VSUPPLY
Cung cấp hiệu điện thế:	5,0V ± 10%
Yếu tố hình thức nhỏ:	3 x 5 x 1,2mm (rxlxh)
Điện áp cung cấp cho GND1:	MIN4.75 TYP5.0MAX 5.25V
