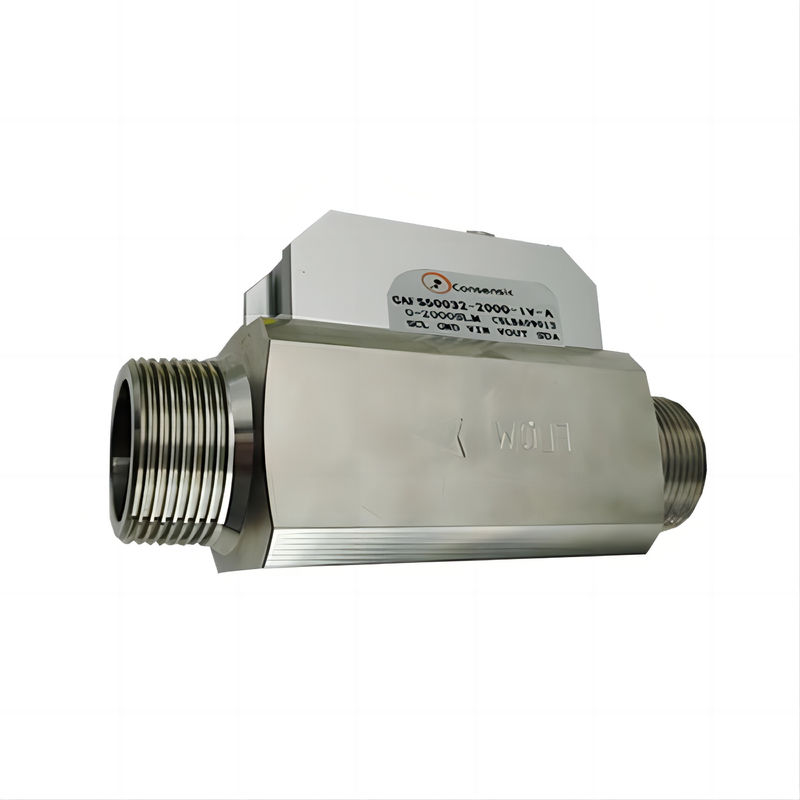

CAFS5032 latus rectum32 joggle PT1/4 Các vật liệu tổng thể thép không gỉ

Hỗ trợ và Dịch vụ:

Đặc điểm:

■Chính xác cao (1,5% F.S chính xác)
■Sản lượng tuyến tính và không cần bù nhiệt độ
■Tình trạng ổn định lâu dài với sự trôi dạt tối thiểu
■Thời gian phản ứng nhanh (20 ms)
■Phạm vi dòng chảy là 0-60m/s, và sức đề kháng va chạm là 100g
■ lõi cảm biến trạng thái rắn (không có lỗ hổng bề mặt hoặc màng mỏng để chống tắc nghẽn và va chạm áp lực)
■Output analog (1-5 V) (Output thông tin liên lạc RS485 kỹ thuật số có sẵn)
■Đối tương thích với phép đo khí tương đối ẩm
■ Nhiệt độ hoạt động: -25°C đến 85°C, Nhiệt độ lưu trữ: -40°C đến 90°C, Độ ẩm: 0 đến 100% RH
■Cảm biến chống ngưng tụ

Các thông số kỹ thuật:

• Latus Rectum:32 mm
• Kết nối:PT1/4"
• Vật liệu tổng thể:Thép không gỉ

Các thông số hiệu suất

• Nguồn cung cấp điện:8 ~ 24 VDC, 50mA (Tự chọn)
• Chi tiết:±1,5% FS
• Thời gian phản ứng:65 ms (Tự chọn)
• Áp suất tối đa:0.8 MPa (có thể tùy chỉnh)
• Phương pháp truyền thông:RS485 (MODBUS)

Chế độ đầu ra

• Các đầu ra tương tự:1-5 VDC
• 4-20mA:Khớp nhau

Nhiệt độ

• Nhiệt độ trung bình:-10~65°C
• Nhiệt độ xung quanh:-25~85°C

Giao diện

• Kết nối:PT1/4 (có thể tùy chỉnh)

Phương pháp hiệu chuẩn

• Không khí, 20 °C, 101,325 kPa

Nội dung tổng thể

• Thép không gỉ

Ứng dụng:

■ Công nghiệp ■ Y tế ■ Dầu khí dầu mỏ ■ Thiết bị đo lường khí đốt ■ Hóa chất ■ Sản xuất chất nóng chảy ■ chế biến thực phẩm ■ Thiết bị cơ khí và điện

Mô tả sản phẩm:

Các cảm biến dòng chảy y tế CAFS5032 được làm bằng chip cảm biến dòng chảy hệ thống vi điện cơ học (MEMS), phù hợp với các mục đích khác nhau trong việc làm sạch và tương đối.Đo lượng khí dòng chảy nhỏ khô và kiểm soát quy trình, công nghệ đóng gói độc đáo cho phép sản phẩm đáp ứng phạm vi đo lưu lượng khác nhau, đảm bảo độ nhạy cao, độ tin cậy cao, độ ổn định cao và chi phí thấp.Nó dựa trên một đơn vị cảm biến dòng chảy MEMS và một mạch xử lý và hiệu chuẩn kỹ thuật số chính xác cao (MCU). The integrated delta-sigma/D converter and the logic circuitry and MCU processor with internal calibration ensure that the sensing signals are efficiently acquired in real time and that accurate flow signals are obtained and performed internally. Các thuật toán bù tương ứng được xử lý, do đó không cần phải thực hiện bất kỳ bù hiệu chuẩn bên ngoài để đảm bảo đầu ra dòng chảy chính xác cao;Chế độ giao tiếp đầu ra kỹ thuật số thân thiệnNgười dùng có thể dễ dàng có được thông tin dữ liệu tương ứng cho giao tiếp; phạm vi ứng dụng rất rộng.

thư từ

1. Truyền thông RS485
Chế độ giao tiếp của bộ đo lưu lượng là RS485, và có hai chế độ giao thức: (mục mặc định của nhà máy là chế độ B)
A. Giao thức truyền thông được hiệu chỉnh tại nhà máy, đó là một giao thức truyền thông độc lập;
B. Giao thức Modbus là một giao thức liên lạc đa máy.
Các cài đặt là:
Tỷ lệ Baud 9600 (Protocol A) / 9600 (Protocol B);
8 bit dữ liệu;
Dừng bit 1;
Checksum/control flow không có.
Các giao thức liên lạc là như sau: Modbus giao thức liên lạc của máy tính trên của dòng CAFS5000 máy đo lưu lượng khối lượng khí
2. 4-20mA đầu ra tín hiệu hiện tại
4 ~ 20mA Khả năng phát tín hiệu + ((LOOP +, màu nâu)
Kết nối điện trở vòng lặp (Bước này dành cho người dùng cần 4 ~ 20mA đầu ra tín hiệu hiện tại.)
, người dùng khác vui lòng bỏ qua bước này).
Mối quan hệ giữa điện áp mạch đầu ra hiện tại bên ngoài 4 ~ 20mA và kháng cự tối đa của vòng lặp:
RL (max) = 200Ω
