Chi tiết sản phẩm
Nguồn gốc: Wuxi
Hàng hiệu: Consensic
Số mô hình: CPS171
Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu: Hãy liên hệ với chúng tôi để biết thêm chi tiết
Giá bán: Consult customer service
Thời gian giao hàng: 3-7 ngày làm việc
Điều khoản thanh toán: L/C, D/A, D/P, T/T, Western Union, MoneyGram/Alipay/doanh nghiệp với doanh nghiệp
Khả năng cung cấp: 1000pcs
Supply Voltage to GND1: |
VS4.75~5.25V |
Full Scale Output: |
VFSO@VS=5.0V 4.7V |
Analog_P: |
0.4~4.65V |
Peak-to-Peak Noise @ Output (100 Measurements in 12-bit): |
NOUT5LSB |
Supply Voltage to GND1: |
VS4.75~5.25V |
Full Scale Output: |
VFSO@VS=5.0V 4.7V |
Analog_P: |
0.4~4.65V |
Peak-to-Peak Noise @ Output (100 Measurements in 12-bit): |
NOUT5LSB |

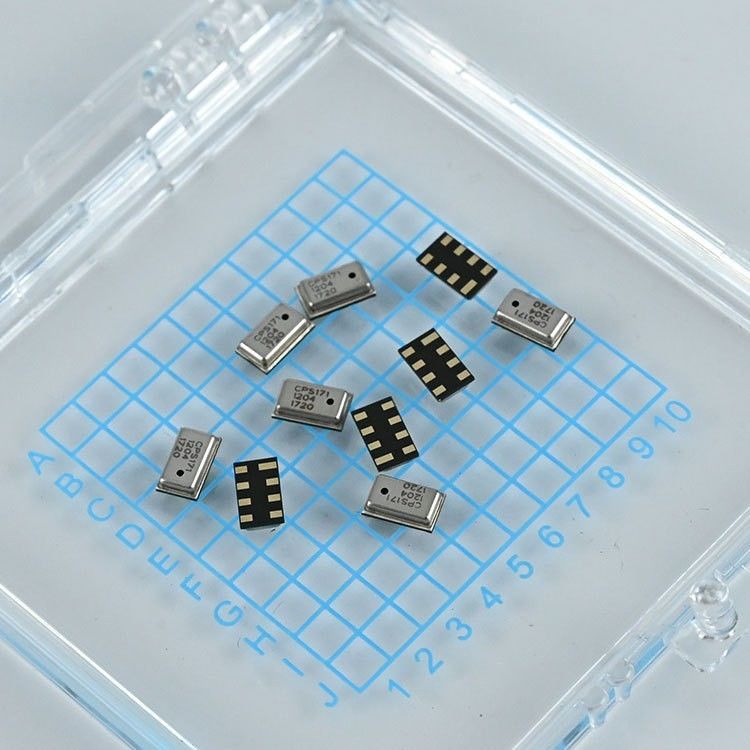

CPS171 là một giải pháp cảm biến áp suất tuyệt đối kháng thể được thiết kế cho các ứng dụng áp suất thấp, chẳng hạn như hệ thống áp suất tuyệt đối đa dạng (MAP).Nó bao gồm một cảm biến áp suất MEMS kháng cực nhỏ và một điều kiện ASIC để cung cấp các phép đo áp suất chính xácCảm biến cung cấp một tín hiệu đầu ra tương tự được hiệu chuẩn đầy đủ, bù áp suất.
Một ADC tích hợp dựa trên sigma-delta, kết hợp với logic hiệu chuẩn nội bộ, đảm bảo tín hiệu đầu ra tương tự cấp cao tỷ lệ thuận với áp suất áp dụng.
| PARAMETER | SYMBOL | Điều kiện | MIN | TYP | MAX | Đơn vị |
|---|---|---|---|---|---|---|
| Áp lực quá mức | 1000 (10) | kPa (bar) | ||||
| Điện áp cung cấp (so với GND) | VDD | - 0.3 | 6.0 | V | ||
| Điện áp tại I / O tương tự In Pin | VINA | - 0.3 | VDD +0.3 | V | ||
| Điện áp tại I / O tương tự Out Pin | Đánh phiếu | - 0.3 | VDD +0.3 | V | ||
| Nhiệt độ lưu trữ | TSTOR | -50 | 130 | °C |
| PARAMETER | SYMBOL | Điều kiện | MIN | TYP | MAX | Đơn vị |
|---|---|---|---|---|---|---|
| Hành động | ||||||
| Điện áp cung cấp cho GND1 | VS | 4.75 | 5.0 | 5.25 | V | |
| Phạm vi nhiệt độ hoạt động | -40 | 85 | °C | |||
| Dòng áp suất 1 CHARACTERISTICS (CPS171-JW001) | ||||||
| Phạm vi 1 | 10 (100 | 115 (1150) | kPa (mbar) | |||
| Sản lượng toàn diện | VFSO | @VS=5,0V | 4.7 | V | ||
| Chiều dài toàn diện | VFSS | @VS=5,0V | 4.5 | V | ||
| Độ chính xác | (0 đến 85°C) | ± 1.5 | % VFSS | |||
| Nhạy cảm | V/P | 45 | mV/kPa |
| PARAMETER | SYMBOL | Điều kiện | MIN | TYP | MAX | Đơn vị |
|---|---|---|---|---|---|---|
| Cung cấp điện | ||||||
| Chế độ cập nhật hiện tại | IDD | Các thiết lập trường hợp tồi tệ nhất: 12 bit, 0ms tắt điện | 1200 | 1500 | μA | |
| Analog Output | ||||||
| Khả năng đầu ra tương tự (CPS171) | Analog_P | 10 đến 115kPa (100 đến 1150mbar) | 0.4 | 4.65 | V | |
| Độ phân giải đầu ra tương tự | RES | 12 | Bits | |||
| Lỗi bổ sung tương tự (bao gồm cả lỗi tỷ lệ) | Eout | -40 đến 125°C | 0.1 | 0.5 | % | |
| Hệ thống | ||||||
| Tần số hệ thống cắt giảm | fSYS | Tất cả các thời gian trong thông số kỹ thuật này đều phải tuân theo sự thay đổi này | 1.85 | MHz | ||
| Thời gian khởi động (Đóng điện để sẵn sàng dữ liệu) | tSTA | Cài đặt nhanh nhất và chậm nhất | 4.25 | 173 | ms | |
| Tỷ lệ cập nhật (Chế độ bình thường) | TRESP_UP | Cài đặt nhanh nhất và chậm nhất | 0.70 | 288 | ms | |
| Tiếng ồn từ đỉnh đến đỉnh @ đầu ra (100 phép đo trong 12 bit) | Không | 5 | LSB |
