Nhà > các sản phẩm > Đồng hồ đo lưu lượng > CAFS5006 giao diện G1/4 Phương pháp hiệu chuẩn Không khí, 0°C, /20°C 101,325kPa

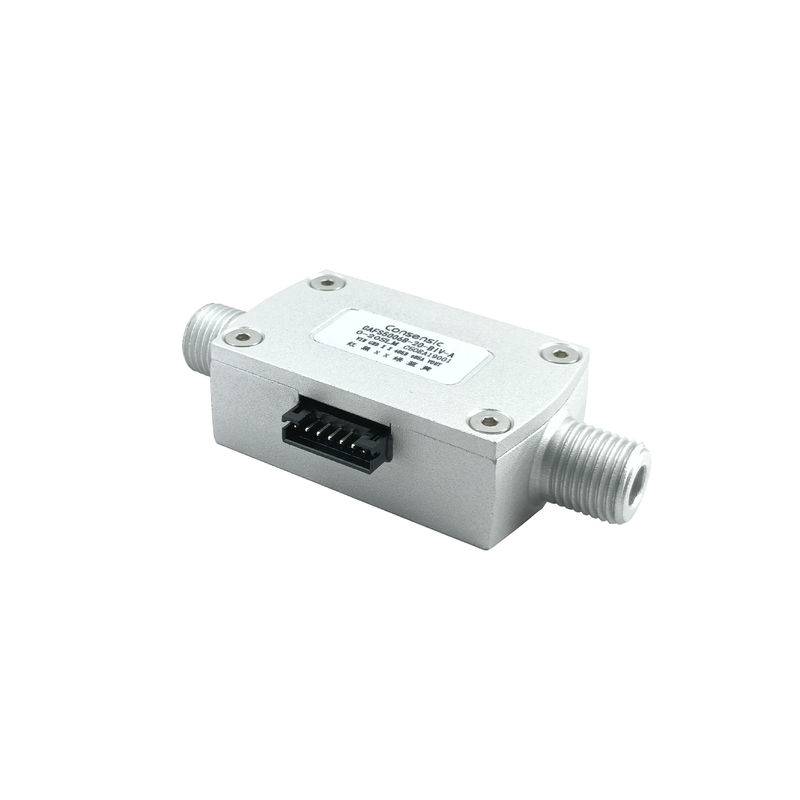

CAFS5006 giao diện G1/4 Phương pháp hiệu chuẩn Không khí, 0°C, /20°C 101,325kPa

Chi tiết sản phẩm

Nguồn gốc: Wuxi

Hàng hiệu: Consensic

Số mô hình: CAFS5006

Điều khoản thanh toán và vận chuyển

Số lượng đặt hàng tối thiểu: Hãy liên hệ với chúng tôi để biết thêm chi tiết

Giá bán: Offline conversation or face-to-face discussion

Thời gian giao hàng: 3-7 ngày làm việc

Điều khoản thanh toán: L/C/Ade/Pellet/Texi Union, MoneyGram, Alipay và các khoản thanh toán giữa doanh nghiệp với doanh ngh

Khả năng cung cấp: 999

Nhận được giá tốt nhất
Làm nổi bật:

G1/4 CAFS5006 giao diện

,

Giao diện không khí CAFS5006

,

101.325kPa CAFS5006 giao diện

Calibration method:
Air, 0°C, /20°C 101.325kPa
interface:
G1/4
temperature:
Medium temperature(-10~65)
Output mode:
Analog output 1-5V
Methods of Communication:
485/I2c
precision:
±1.5%F.S
Calibration method:
Air, 0°C, /20°C 101.325kPa
interface:
G1/4
temperature:
Medium temperature(-10~65)
Output mode:
Analog output 1-5V
Methods of Communication:
485/I2c
precision:
±1.5%F.S
CAFS5006 giao diện G1/4 Phương pháp hiệu chuẩn Không khí, 0°C, /20°C 101,325kPa



Ví dụ tính toán

Đối với cảm biến CAFS500X với dòng chảy đầy đủ 100 slpm:

Nếu điện áp đầu ra (VOUT) là 2,5V:Tốc độ dòng chảy tức thời=(2.5V1V4V)×100slpm=37.5slpmThông số kỹ thuật

Mô hình Latus Rectum Chạy bộ dài Cao Chiều rộng Chiều kính đường dẫn Thông số kỹ thuật
CAFS5006 6 1/4 83 27 35 6 10 / 20 / 30 / 50 đơn vị (L/MIN)



Tính năng sản phẩm

  • Độ chính xác cao: Độ chính xác FS ± 1,5% đảm bảo đo lường dòng chảy chính xác.
  • Lượng đầu ra tuyến tính: Cung cấp đầu ra tuyến tính nhất quán và đáng tin cậy mà không cần bù nhiệt độ.
  • Sự ổn định dài hạn: Tối thiểu không trượt đảm bảo hiệu suất ổn định theo thời gian.
  • Thời gian phản ứng nhanh: Thời gian phản hồi tùy chỉnh, với mặc định là 20 ms.
  • Phạm vi dòng chảy rộng: đo tốc độ dòng chảy từ 0-60 m/s, với sức đề kháng va chạm mạnh lên đến 100g.
  • Thiết kế mạnh mẽ: lõi cảm biến trạng thái rắn không có khoang bề mặt hoặc phim mong manh, chống tắc nghẽn và va chạm áp lực.
  • Các loại đầu ra đa năng: Cung cấp đầu ra điện áp tương tự (1 đến 5V) và đầu ra truyền thông I2C kỹ thuật số.
  • Chống độ ẩm: Có thể đo khí tương đối ẩm và chịu nước ngưng tụ.
  • Phạm vi nhiệt độ hoạt động: Hoạt động hiệu quả từ -25 °C đến 65 °C, với nhiệt độ lưu trữ từ -40 °C đến 85 °C.
  • Mức độ bảo vệ: Đánh giá IP40 cho hiệu suất bền trong điều kiện khắc nghiệt.
  • Tính toán tỷ lệ dòng chảy: Tỷ lệ dòng chảy được tính bằng công thức:Tỷ lệ lưu lượng=(VOUT1V4V)×Tốc độ dòng chảy đầy đủtext{Flow rate} = left(frac{text{VOUT} - 1V}{4V}right) nhân text{Full range flow rate}

Các mục chức năng

Mô hình: CAFS5006

Các thông số hiệu suất

Parameter Giá trị Đơn vị Nhận xét
Phạm vi dòng chảy 10 / 20 / 30 / 50 slpm Có thể tùy chỉnh
Điện áp cung cấp điện 8 ~ 24VDC, 50mA VDC Có thể chọn
Độ chính xác ± 1.5 % FS
Thời gian phản ứng 20 (có thể chọn) ms
Áp suất tối đa 0.8 MPa Có thể tùy chỉnh
Phương thức truyền thông 485/I2C   Có thể chọn
Phương pháp đầu ra Các đầu ra tương tự 1-5V V
Nhiệt độ Nhiệt độ trung bình (-10 ~ 65) °C
Chạy bộ G1/4   Có thể tùy chỉnh
Mức độ bảo vệ IP40
Phương pháp hiệu chuẩn Không khí, 0 °C và 20 °C 101,325kPa
Nội dung tổng thể Đồng hợp kim nhôm (không cần đóng gói bằng thép không gỉ)
