Chi tiết sản phẩm
Nguồn gốc: Wuxi
Hàng hiệu: Consensic
Chứng nhận: PTC21051702401C-EN01
Số mô hình: CPS121
Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu: Hãy liên hệ với chúng tôi để biết thêm chi tiết
Giá bán: Offline contact or face-to-face discussion can be negotiated
Thời gian giao hàng: 3-7 ngày làm việc
Điều khoản thanh toán: L/C/Ade/Pellet/Texi Union, MoneyGram, Alipay và các khoản thanh toán giữa doanh nghiệp với doanh ngh
Khả năng cung cấp: 999
Độ chính xác áp suất: |
<±0,3kpa, 700kpa, 1MPa, 1,5MPa |
loại đầu ra: |
I2C/analog |
Kích thước: |
3x5x1.2mm |
Số lượng gói tối thiểu: |
10pcs |
đóng gói: |
LGA |
đặc điểm: |
Sự tiêu thụ ít điện năng |
Độ chính xác áp suất: |
<±0,3kpa, 700kpa, 1MPa, 1,5MPa |
loại đầu ra: |
I2C/analog |
Kích thước: |
3x5x1.2mm |
Số lượng gói tối thiểu: |
10pcs |
đóng gói: |
LGA |
đặc điểm: |
Sự tiêu thụ ít điện năng |

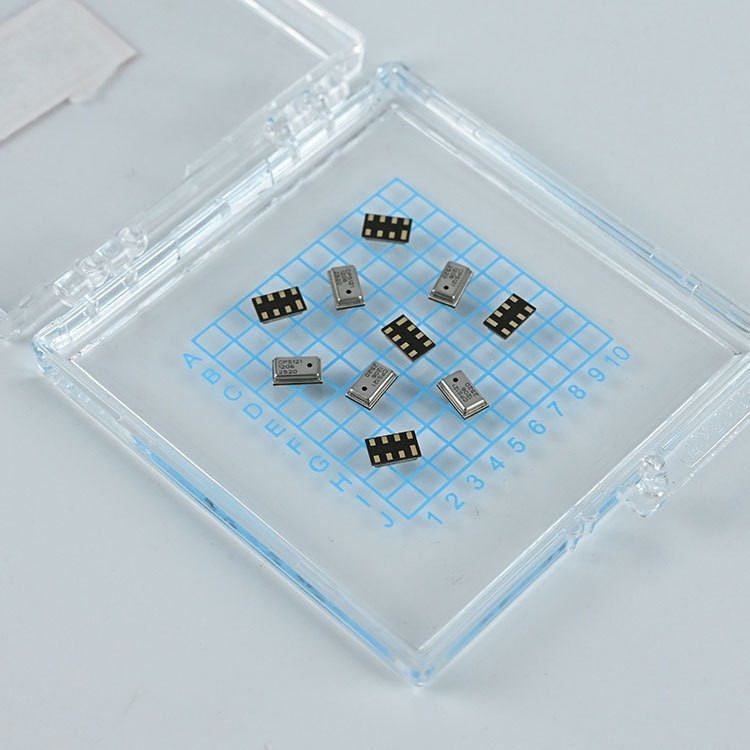

CPS121 Độ chính xác < ± 0,3kpa, 30-130 nhiệt độ và áp suất hoàn toàn bù đắp
Mô tả sản phẩm
Giải pháp hệ thống trong một gói (SIP) CPS121 bao gồm cảm biến áp suất kiểu cầu kháng và một ADC 24 bit để đo áp suất độ phân giải cao và chính xác.Các áp suất hoàn toàn hiệu chuẩn và nhiệt độ bù đầu ra kỹ thuật số làm cho giải pháp CPS121 đơn giản để sử dụngCPS121bao gồm logic hiệu chuẩn nội bộ cung cấp các phép đo áp suất và nhiệt độ chính xác cho ứng dụng thông qua giao diện I2C.Không cần phải tải xuống riêng biệt hệ số hiệu chuẩn nội bộ và có máy vi điều khiển chủ thực hiện các tính toán bù đắp phức tạp.
Đặc điểm
Trung Quốc
Wuxi Consensic Electronics Co., Ltd.
Không, không.86Đường Dicui, tòa nhà B5,
Tầng 4, phòng 401.
Wuxi, tỉnh Jiangsu, 214072
Ph: +86 510.85122279
Fax: +86 510.85122259
Đặc điểm hoạt động
Đánh giá tuyệt đối
| PARAMETER | SYMBOL | Điều kiện | MIN | TYP | MAX | Đơn vị |
| Áp lực quá mức | 2X FS |
kPa (bar) |
||||
|
Điện áp cung cấp (về GND) |
VDD | - 0.3 | 6.5 | V | ||
|
Điện áp tại Analog và Các pin I/O kỹ thuật số |
VA_IO VD_IO |
- 0.3 | VDD+0.3 | V | ||
| Nhiệt độ lưu trữ | TSTOR | -60 | 150 | °C |
Điều kiện vận hành
| PARAMETER | SYMBOL | Điều kiện | MIN | TYP | MAX | Đơn vị |
| Bộ cảm biến áp suất | ||||||
| Phạm vi |
30 (300) |
120 (1200) |
kPa (mbar) |
|||
| Nghị quyết1 | 0.17 | Bố | ||||
| Tiếng ồn dưới áp suất |
Phạm vi băng thông đầy đủ, chế độ bình thường Độ cao dựa trên áp suất tương đối |
1 10 |
Bố cm |
|||
| Độ chính xác |
30 đến 120kPa (-20°C đến 0°C) |
- 0.2 (-2.0) |
± 0.17 (±1,7) |
+0.2 (+2,0) |
kPa (mbar) |
|
|
30 đến 120kPa (0°C đến 65°C) |
- 0.15 (-1.5) |
± 0.10 (±1.0) |
+0.12 (+1,2) |
kPa (mbar) |
||
| Drift Solder | - 0.1 | +0.2 | kPa | |||
| Bộ cảm biến nhiệt độ | ||||||
| Phạm vi | -40 | 85 | °C | |||
| Nghị quyết | 0.003 | °C | ||||
| Độ chính xác | -40°C đến 85°C | -1 | ± 0.75 | + 1 | °C | |
| Hành động | ||||||
| Điện áp cung cấp cho GND2 | VCung cấp | 2 | 3.0 | 5.5 | V | |
| Phạm vi nhiệt độ hoạt động | -40 | 85 | °C | |||
| Tôi...2C Phòng chống kéo lên | RPU | 1 | 2.2 | kΩ | ||
|
1Được đảm bảo bởi thiết kế ADC 24 bit, và được tính theo phạm vi trong ứng dụng. 2Tủ máy được hiệu chỉnh cho áp suất và nhiệt độ ở 3.0V±10%. Độ chính xác đầu ra sẽ bị ảnh hưởng nếu được sử dụng ngoài phạm vi này. Các phạm vi khác có sẵn theo yêu cầu. |
||||||
Các thông số điện
| PARAMETER | SYMBOL | Điều kiện | MIN | TYP | MAX | Đơn vị |
| Cung cấp điện | ||||||
|
Dòng điện cấp, trung bình1 trong quá trình chuyển đổi2 standby ((không chuyển đổi) |
Iavg Cc Có. |
VDD = 3V
|
3.95 1.5
|
0.2 |
μA mA μA |
|
| Bộ chuyển đổi từ analog sang số | ||||||
| Nghị quyết | rADC | 24 | Một chút. | |||
| Tôi...2C Tần số đồng hồ | FC,I2C | 400 | kHz | |||
|
1Trong giả định một chuyển đổi mỗi giây. chuyển đổi có nghĩa là hoặc một áp suất hoặc một đo nhiệt độ 2Trong quá trình chuyển đổi, cảm biến sẽ được bật vào VDD, và sau khi chuyển đổi kết thúc, cảm biến sẽ tự động tắt từ VDD. |
||||||
